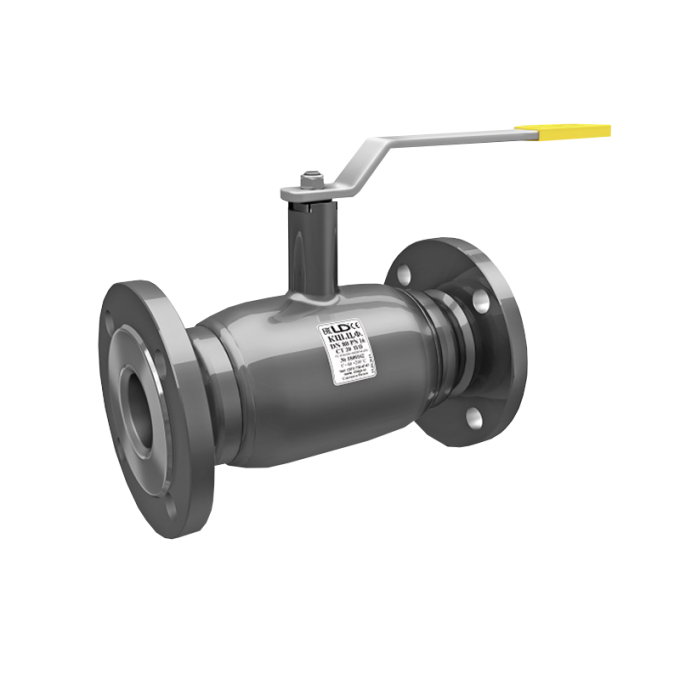

КШ.Ц.Ф.600.016.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 1211 Ду600 11116000162RULD000000000

Шаровой кран LD КШ.Ц.Ф.600.016.П/П.02 предназначен для использования в промышленных трубопроводах, выполняя функцию перекрытия потока рабочей среды. Данная модель относится к серии КШЦ и имеет фланцевое присоединение к трубопроводу, что обеспечивает надёжное и герметичное соединение. Кран рассчитан на условный проход DN 600 мм и номинальное давление 1,6 МПа, что позволяет применять его в системах с высокими нагрузками.

Кран работает с такими средами, как подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы, а также другие жидкости без абразивных примесей. Для моделей из нержавеющих марок стали допускаются рабочие среды, к которым применяемые материалы демонстрируют коррозионную стойкость. Температурный диапазон рабочей среды варьируется от -60 °С до +200 °С, а окружающей среды — от -60 °С до +80 °С, что подтверждает его пригодность к эксплуатации в различных климатических условиях.

Конструктивно корпус шарового крана может быть выполнен из углеродистой стали 20 (исполнение 2) или нержавеющей стали 12Х18Н10Т (исполнение 1). Шпиндель изготовлен из нержавеющей стали 20Х13. Шар для DN 15-32 выполнен из стали 20X13, а для DN 40-800 — из AISI 409. Уплотнение шпинделя выполнено из EPDM или фторсилоксанового эластомера, а подшипник скольжения — из фторопласта Ф-4К20 (PTFE+C, Teflon) или Ф-4. Уплотнение шара представляет собой фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера, обеспечивая высокую герметичность.

Управление шаровым краном осуществляется ручным способом. Для моделей с DN 15-200 предусмотрена рукоятка из окрашенной углеродистой стали с полимерным наконечником. Для кранов с DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-700 по умолчанию устанавливается механический редуктор с горизонтальным валом управления. Вес изделия составляет 1211 кг.
