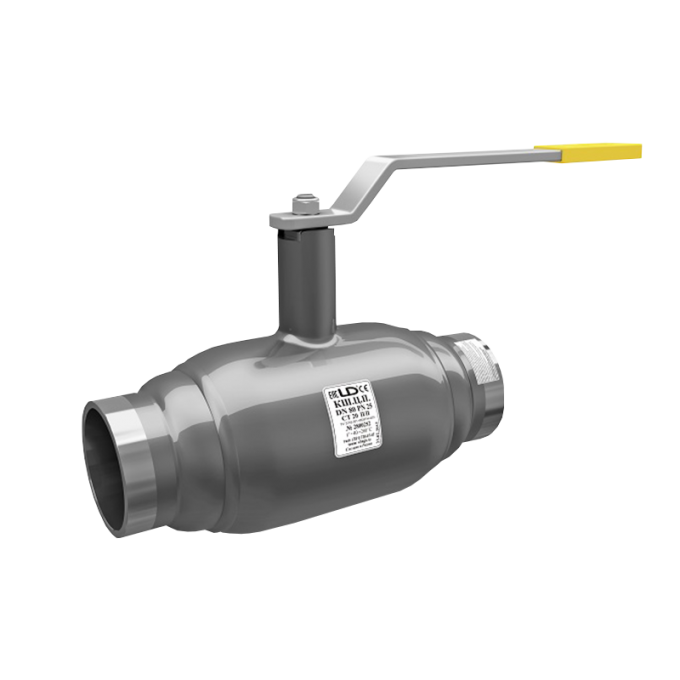

КШ.Ц.П.080.025.02 Кран шаровой для жидкости приварного присоединения LD 6,5 Ду80 12200800252MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Кран шаровой LD КШ.Ц.П.080.025.02 относится к трубопроводной арматуре промышленного назначения, предназначенной для полного перекрытия потока рабочей среды в трубопроводах. Изделие применяется в нефтеперерабатывающей промышленности, жилищно-коммунальном и теплосетевом хозяйстве. Кран подходит для взаимодействия с подготовленной теплосетевой водой, нефтепродуктами, горюче-смазочными материалами и жидкостями без абразивных примесей. Для сред, требующих повышенной коррозионной стойкости, используются исполнения из нержавеющих марок сталей.
Основными рабочими параметрами крана являются условный проход DN 80 и номинальное давление 2,5 МПа. К трубопроводу кран присоединяется посредством приварки. Диапазон рабочих температур транспортируемой среды составляет от -60 °С до +200 °С, а окружающей среды — от -60 °С до +80 °С, что обеспечивает возможность эксплуатации в различных климатических условиях. Управление краном осуществляется ручным способом при помощи рычага.
Конструкция крана включает корпус из углеродистой стали 20 (исполнение 2) или нержавеющей стали 12Х18Н10Т (исполнение 1). Шпиндель выполнен из нержавеющей стали 20Х13, а шар — из коррозионно-стойкой стали: 20X13 для DN 15-32 или AISI 409 для DN 40-800. Уплотнение шпинделя выполнено из EPDM и фторсилоксанового эластомера, а уплотнение шара — из фторопласта Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера. Подшипник скольжения изготовлен из фторопласта Ф-4К20 (PTFE+C, Teflon).
Кран комплектуется рукояткой из окрашенной углеродистой стали с полимерным наконечником для моделей с DN 15-200. Для условных проходов DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-800 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Вес изделия составляет 6,5 кг, что соответствует его конструктивным особенностям и рабочим параметрам. Бренд LD гарантирует надежность и заявленные технические характеристики трубопроводной арматуры.
