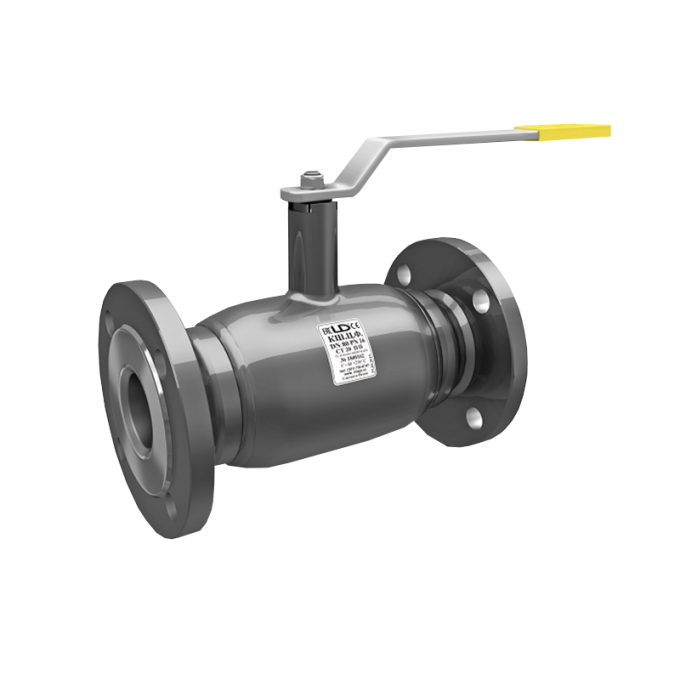

КШ.Ц.Ф.150.025.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 44 2.5 11111500252MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Шаровой кран LD с фланцевым присоединением, моделью КШ.Ц.Ф.150.025.П/П.02, представляет собой промышленную трубопроводную арматуру, предназначенную для перекрытия потока различных рабочих сред. Данное оборудование используется в трубопроводных системах нефтеперерабатывающей, жилищно-коммунальной и теплосетевой промышленности. Он рассчитан на номинальное давление 2,5 МПа и имеет условный проход DN 150 (Ду150).
Кран LD обеспечивает работу с подготовленной теплосетевой водой, нефтепродуктами, горюче-смазочными материалами, а также жидкостями без абразивных примесей. Рабочая среда кранов из нержавеющих марок сталей может включать вещества, к которым применяемые материалы коррозионностойки. Температура рабочей среды может варьироваться от -60 °С до +200 °С, а температура окружающей среды – от -60 °С до +80 °С, в зависимости от климатического исполнения изделия.
Корпус шарового крана выполнен из углеродистой стали 20 (исполнение 2) или 12Х18Н10Т (исполнение 1). Шпиндель изготовлен из нержавеющей стали 20Х13. Шар, в зависимости от диаметра, выполнен из коррозионно-стойкой стали: 20X13 для DN 15-32 и AISI 409 для DN 40-800. Уплотнения шпинделя включают EPDM и фторсилоксановый эластомер, а подшипники скольжения выполнены из фторопласта Ф-4К20 (PTFE+C, Teflon) и Ф-4. Уплотнение шара представляет собой фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера.
Управление краном осуществляется вручную. Для диаметров от DN 15 до DN 200 предусмотрена рукоятка из окрашенной углеродистой стали с полимерным наконечником. Для диаметров DN 125-200 рекомендуется использовать механический редуктор с червячной передачей, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Вес изделия составляет 44 кг.
