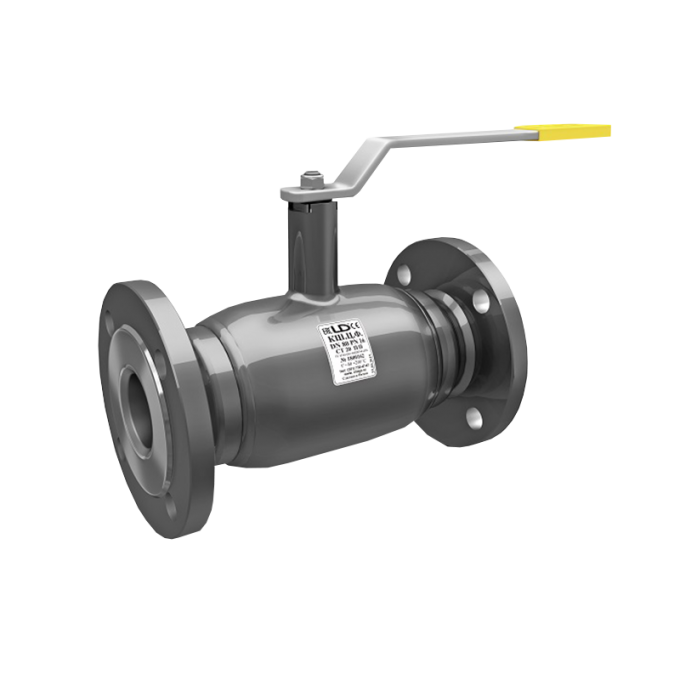

КШ.Ц.Ф.125.016.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 26,5 Ду125 11111250162MULD000000000

Шаровой кран LD КШ.Ц.Ф.125.016.П/П.02 является промышленной трубопроводной арматурой, предназначенной для перекрытия потока рабочей среды в системах. Изделие имеет условный проход Ду125 и рассчитано на номинальное давление 1,6 МПа. Присоединение к трубопроводу осуществляется фланцевым способом. Привод крана ручной, что обеспечивает надежное управление.

Кран применяется в нефтеперерабатывающей промышленности, а также в жилищно-коммунальном и теплосетевом хозяйстве. В качестве рабочей среды может использоваться подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и другие жидкости без абразивных примесей. Для кранов из нержавеющих сталей допускаются среды, к которым применяемые материалы обладают коррозионной стойкостью. Температура рабочей среды варьируется от -60 °С до +200 °С, а температура окружающей среды – от -60 °С до +80 °С, в зависимости от климатического исполнения.

Конструкция крана включает корпус из углеродистой стали 20 (исполнение 2) или 12Х18Н10Т (исполнение 1), шпиндель из нержавеющей стали 20Х13. Шар, предназначенный для диаметров DN 15-32, выполнен из стали 20X13, а для DN 40-800 – из стали AISI 409. Уплотнение шпинделя выполнено из EPDM или фторсилоксанового эластомера, а подшипник скольжения – из фторопласта Ф-4К20 (PTFE+C, Teflon) или Ф-4. Уплотнение шара также фторопластовое Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

Управление краном осуществляется рукояткой из окрашенной углеродистой стали с полимерным наконечником для DN 15-200. Для диаметров DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Вес изделия составляет 26,5 кг, что соответствует типоразмеру.
