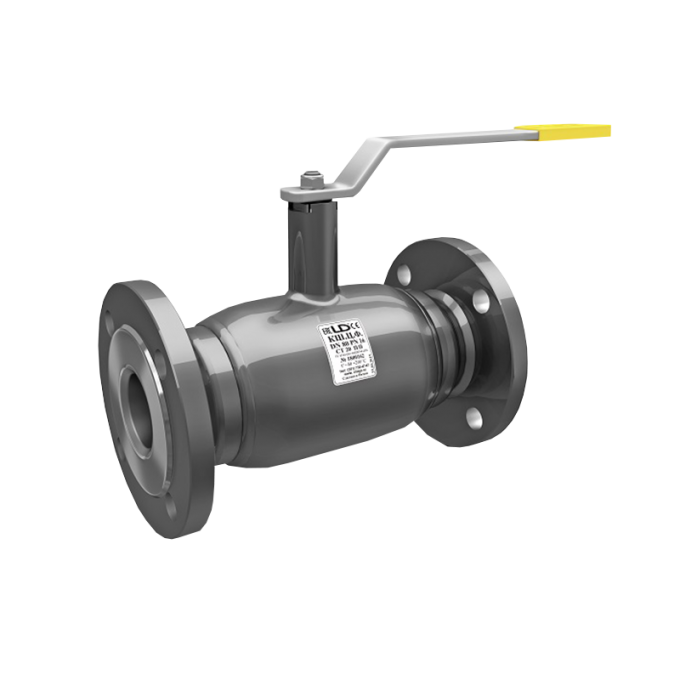

КШ.Ц.Ф.050.040.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 7,1 Ду50 11110500402MULD000000000

Кран шаровой фланцевый LD КШ.Ц.Ф.050.040.П/П.02 является трубопроводной арматурой промышленного назначения, предназначенной для полного перекрытия потока рабочей среды в трубопроводах нефтеперерабатывающей промышленности, а также жилищно-коммунального и теплосетевого хозяйства. Данная модель рассчитана на условный проход Ду50 и номинальное давление 4 МПа, обеспечивая надежность при эксплуатации в условиях различных промышленных сетей.

Рабочей средой для крана может быть подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и другие жидкости без абразивных примесей. Для кранов из нержавеющих марок сталей допустимы среды, коррозионностойкие к применяемым материалам. Диапазон температур рабочей среды составляет от -60 °С до +200 °С, а окружающей среды — от -60 °С до +80 °С, что позволяет использовать его в широком спектре климатических условий.

Основные элементы конструкции выполнены из высококачественных материалов: корпус из углеродистой стали 20 или 12Х18Н10Т, шпиндель из нержавеющей стали 20Х13. Шар, в зависимости от диаметра, изготавливается из коррозионно-стойкой стали 20X13 (для DN 15-32) или AISI 409 (для DN 40-800). Уплотнение шпинделя выполнено из EPDM и фторсилоксанового эластомера, а уплотнение шара — из фторопласта Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера. Подшипник скольжения изготовлен из фторопласта Ф-4К20 (PTFE+C, Teflon) и Ф-4.

Управление краном осуществляется ручным способом: для диаметров DN 15-200 предусмотрена рукоятка из окрашенной углеродистой стали с полимерным наконечником. Для DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Вес изделия составляет 7,1 кг, что соответствует заявленным характеристикам.
