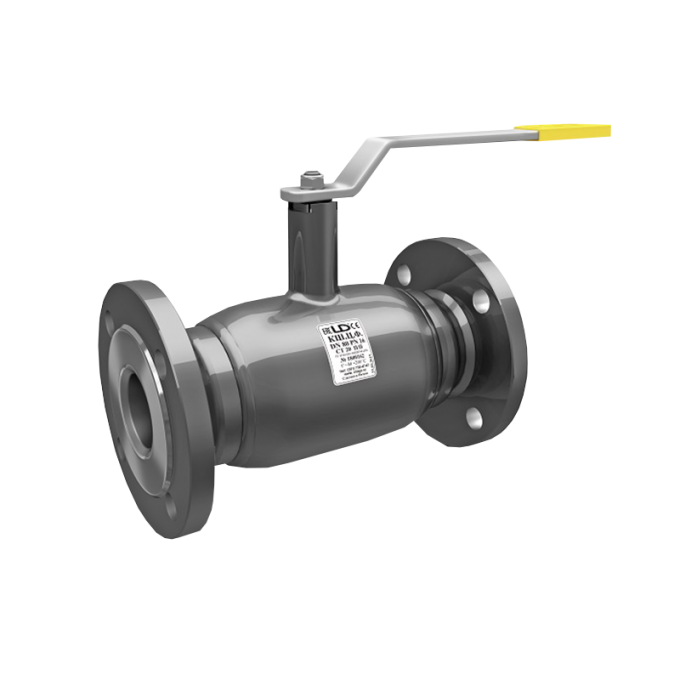

КШ.Ц.Ф.200.025.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 91 Ду200 11112000252MULD000000000

Кран шаровой LD КШ.Ц.Ф.200.025.П/П.02 является трубопроводной запорной арматурой промышленного назначения. Он предназначен для полного перекрытия потока рабочей среды в трубопроводах с условным проходом Ду200 и номинальным давлением до 2,5 МПа. Основным назначением крана является использование в нефтеперерабатывающей, жилищно-коммунальной и теплосетевой отраслях. Ключевой особенностью является фланцевое присоединение к трубопроводу, обеспечивающее надёжную и герметичную установку.

Данная модель шарового крана способна работать с различными средами, такими как подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и нейтральные жидкости без абразивных примесей. Диапазон рабочей температуры среды составляет от -60 °С до +200 °С, в зависимости от конкретного климатического исполнения изделия. Корпус крана выполнен из углеродистой стали 20 (исполнение 2), а шар изготовлен из коррозионно-стойкой стали AISI 409 для типоразмеров от DN 40 до 800, что обеспечивает долговечность и коррозионную стойкость в агрессивных условиях.

Управление краном осуществляется ручным способом с помощью рычага. Для моделей с условным проходом от DN 125 до 200, к которым относится данный кран Ду200, рекомендуется применение механического редуктора с червячной передачей, что облегчает процесс регулировки и перекрытия потока. Температурный режим окружающей среды для эксплуатации крана варьируется от -60 °С до +80 °С, подтверждая его адаптивность к различным климатическим условиям.

Шпиндель крана выполнен из нержавеющей стали 20Х13, а система уплотнений включает фторопласт Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера для шара и EPDM или фторсилоксановый эластомер для шпинделя. Подшипник скольжения также выполнен из фторопласта Ф-4К20. Вес изделия составляет 91 кг, что указывает на прочную и надёжную конструкцию, разработанную для работы в промышленных условиях.
