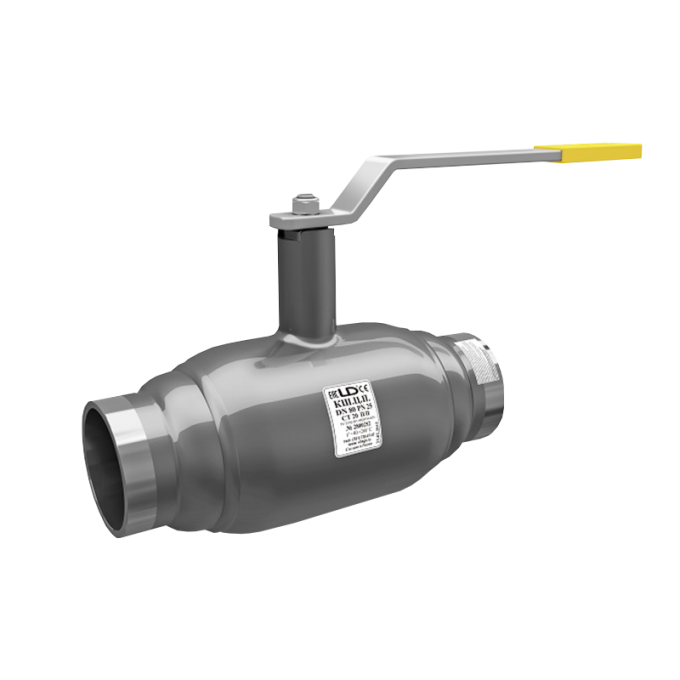

КШ.Ц.П.100.025.02 Кран шаровой для жидкости приварного присоединения LD 13,26 2,5 12201000252MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Кран шаровой КШ.Ц.П.100.025.02 производства LD, входящий в серию КШЦ, предназначен для перекрытия потока рабочей среды в промышленных трубопроводах. Изделие имеет условный проход DN100 и разработано для приварного присоединения к трубопроводу. Номинальное давление составляет 2,5 МПа, что обеспечивает надёжную работу в системах с высоким давлением. Основное назначение — использование в нефтеперерабатывающей промышленности, а также в жилищно-коммунальном и теплосетевом хозяйстве.
Рабочая среда включает подготовленную теплосетевую воду, нефтепродукты, горюче-смазочные материалы и другие нейтральные жидкости без абразивных примесей. Для кранов из нержавеющих марок сталей допустимы среды, по отношению к которым применяемые материалы коррозионностойки. Диапазон рабочих температур составляет от -60 °С до +200 °С, что позволяет эксплуатировать кран в широком климатическом диапазоне. Температура окружающей среды может варьироваться от -60 °С до +80 °С.
Конструкция крана предусматривает использование высококачественных материалов. Корпус может быть выполнен из углеродистой стали 20 или нержавеющей стали 12Х18Н10Т в зависимости от исполнения. Шпиндель изготовлен из нержавеющей стали 20Х13, а шар для DN 100 — из коррозионно-стойкой стали AISI 409. Уплотнение шпинделя выполнено из EPDM или фторсилоксанового эластомера, подшипник скольжения — из фторопласта Ф-4К20. Уплотнение шара комбинированное: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера, что обеспечивает герметичность и долговечность. Кран управляется ручным рычагом, обеспечивая надёжное перекрытие потока.
Управление краном осуществляется посредством рычага, изготовленного из окрашенной углеродистой стали с полимерным наконечником, для типоразмеров DN 15-200. Для типоразмеров DN 125-200 рекомендуется использование механического редуктора, а для DN 250-800 он поставляется по умолчанию. Вес изделия составляет 13,26 кг, что соответствует типовым характеристикам для кранов данного класса. Данная модель относится к промышленной трубопроводной арматуре, обеспечивающей высокую надёжность и длительный срок службы в критически важных системах.
