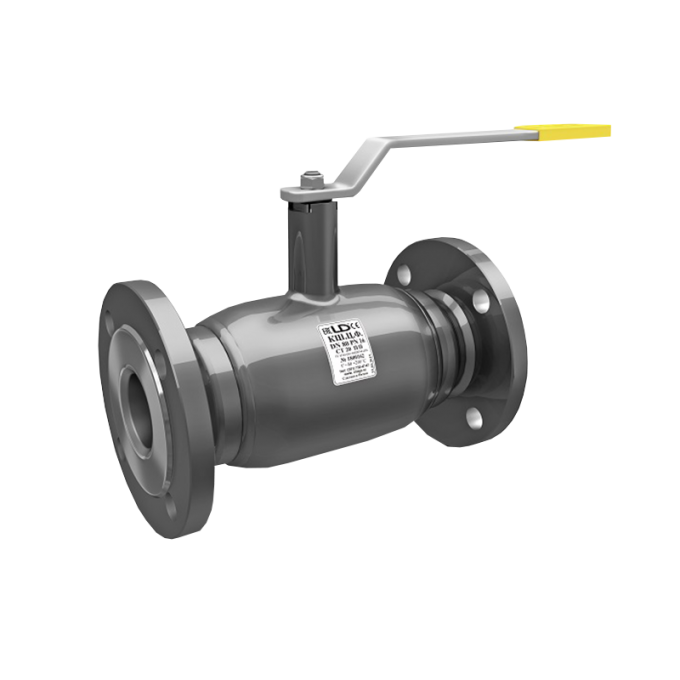

КШ.Ц.Ф.100.025.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 21 2,5 11111000252MULD000000000

Кран шаровой LD КШ.Ц.Ф.100.025.П/П.02 предназначен для надёжного перекрытия потока различных рабочих сред в промышленных трубопроводах. Изделие относится к трубопроводной арматуре промышленного назначения. Оснащен фланцевым присоединением к трубопроводу, обеспечивающим прочное и герметичное соединение. Условный проход крана составляет DN 100, что позволяет использовать его для потоков значительного объема. Номинальное давление в 2,5 МПа подтверждает его пригодность для использования в системах с высоким рабочим давлением. Управление осуществляется ручным способом при помощи рычага, что обеспечивает прямой контроль над работой крана.

Диапазон рабочих температур составляет от -60 °C до +200 °C, что зависит от климатического исполнения и позволяет эксплуатировать кран в широком спектре температурных условий. Кран рассчитан на работу с водой, нейтральными жидкостями, нефтепродуктами, горюче-смазочными материалами, а также жидкостями без абразивных примесей. Для сред с коррозионной активностью предусмотрены исполнения из нержавеющих марок сталей, где применяемые материалы устойчивы к коррозии. Температура окружающей среды может варьироваться от -60 °C до +80 °C, также в зависимости от климатического исполнения.

Конструкция крана предусматривает использование высококачественных материалов: корпус изготавливается из углеродистой стали 20 или нержавеющей стали 12Х18Н10Т. Шпиндель выполнен из нержавеющей стали 20Х13. Для шара диаметром DN 100 используется коррозионно-стойкая сталь AISI 409, обеспечивающая долговечность и устойчивость к рабочим средам. Уплотнение шпинделя выполнено из EPDM или фторсилоксанового эластомера, а уплотнение шара — из фторопласта Ф-4К20 (PTFE+C, Teflon) с дополнительным фторсилоксановым эластомером. Подшипник скольжения из фторопласта Ф-4К20 (PTFE+C, Teflon) обеспечивает плавность и надёжность работы механизма.

Кран применяется в нефтеперерабатывающей промышленности, а также в жилищно-коммунальном и теплосетевом хозяйстве. Ручное управление с помощью рычага предусмотрено для DN 15-200. Для условных проходов DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления, что позволяет адаптировать изделие под различные условия эксплуатации и минимизировать усилия при открытии/закрытии больших размеров.
