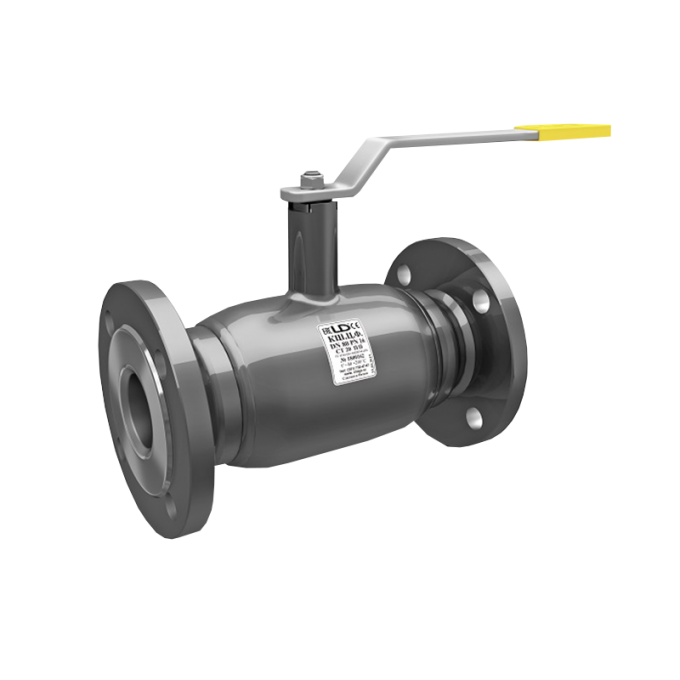

КШ.Ц.Ф.100.016.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 18,9 Ду100 11111000162MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Кран шаровой LD КШ.Ц.Ф.100.016.П/П.02 предназначен для перекрытия потока различных рабочих сред в промышленных трубопроводах, включая нефтеперерабатывающую, жилищно-коммунальную и теплосетевую отрасли. Данная модель с условным проходом DN 100 и номинальным давлением в 1,6 МПа обеспечивает надежное фланцевое присоединение.
Кран спроектирован для работы с подготовленной теплосетевой водой, нефтепродуктами, горюче-смазочными материалами и другими жидкостями, не содержащими абразивных примесей. Корпус крана изготовлен из углеродистой стали 20 (исполнение 2), а шпиндель из нержавеющей стали 20Х13, что гарантирует коррозионную стойкость. Диапазон рабочих температур среды составляет от -60 °С до +200 °С, в зависимости от климатического исполнения.
Шар крана для типоразмеров DN 40-800 выполнен из коррозионно-стойкой стали AISI 409. Уплотнение шара реализовано из фторопласта Ф-4К20 (PTFE+C, Teflon) с дополнительным дублирующим уплотнением из фторсилоксанового эластомера, что повышает герметичность и долговечность изделия. Уплотнение шпинделя также содержит EPDM или фторсилоксановый эластомер, а подшипник скольжения выполнен из фторопласта Ф-4К20 (PTFE+C, Teflon) или Ф-4.
Управление краном осуществляется ручным способом. Для моделей с условным проходом до DN 200 предусмотрен рычаг из окрашенной углеродистой стали с полимерным наконечником. Для более крупных диаметров, начиная от DN 125 до DN 200, рекомендуется использование механического редуктора, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Вес изделия составляет 18,9 кг.
