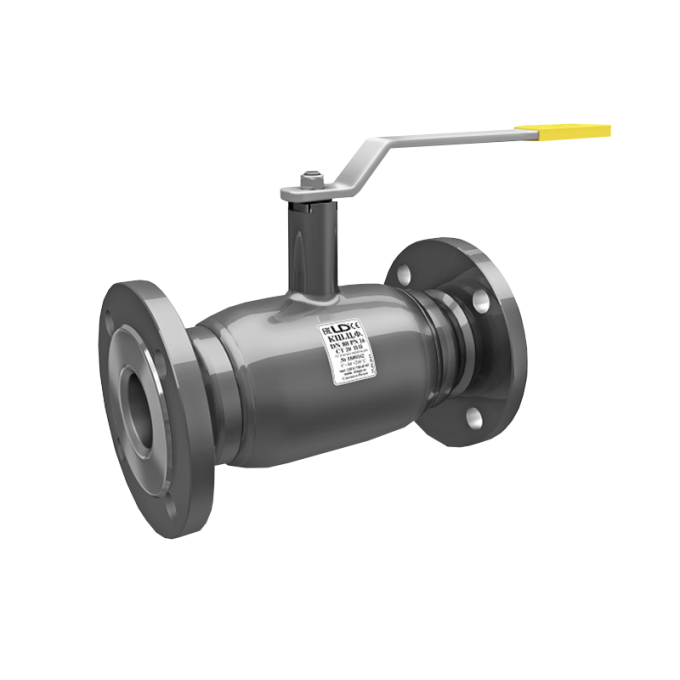

КШ.Ц.Ф.080.016.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 11,4 Ду80 11110800162MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Шаровой кран LD КШ.Ц.Ф.080.016.П/П.02 является промышленной трубопроводной арматурой, разработанной для перекрытия потока различных рабочих сред. Он предназначен для использования в нефтеперерабатывающей промышленности, жилищно-коммунальном хозяйстве и теплосетевом секторе. Кран имеет фланцевое присоединение к трубопроводу, номинальное давление 1.6 МПа и условный проход DN 80.
Корпус крана выполнен из углеродистой стали 20 (исполнение 2) или нержавеющей стали 12Х18Н10Т (исполнение 1), обеспечивая надёжность в различных условиях. Шпиндель изготовлен из нержавеющей стали 20Х13, а шар для DN 40-800 - из коррозионно-стойкой стали AISI 409, что гарантирует долговечность и устойчивость к коррозии. Уплотнение шпинделя выполнено из EPDM и фторсилоксанового эластомера, а уплотнение шара — из фторопласта Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера.
Кран способен работать с температурой рабочей среды от -60 °С до +200 °С, в зависимости от климатического исполнения, и при окружающей температуре от -60 °С до +80 °С. В качестве рабочей среды подходят подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и жидкости без абразивных примесей. Для кранов из нержавеющих марок сталей допустимы среды, к которым применяемые материалы коррозионностойки.
Управление шаровым краном осуществляется ручным способом. Для данной модели с DN 80 используется ручка-рычаг из окрашенной углеродистой стали с полимерным наконечником. Модели с большим условным проходом, например DN 125-200, могут быть оснащены механическим редуктором с червячной передачей, а DN 250-700 по умолчанию комплектуются механическим редуктором с горизонтальным валом управления. Вес крана составляет 11.4 кг.
