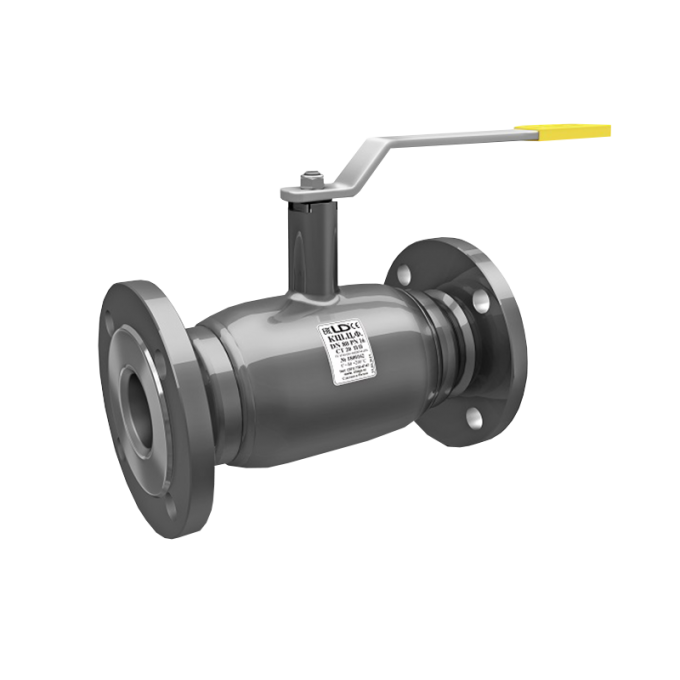

КШ.Ц.Ф.015.040.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 1.7 Ду15 11110150402MULD000000000
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Шаровой кран LD серии КШ.Ц.Ф.015.040.П/П.02 предназначен для перекрытия потока рабочей среды в трубопроводах промышленного назначения. Изделие применяется в нефтеперерабатывающей промышленности, а также в жилищно-коммунальном и теплосетевом хозяйстве. Кран имеет фланцевое присоединение к трубопроводу с условным проходом Ду15 и рассчитан на номинальное давление 4 МПа.
Рабочей средой для крана может быть подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей. Для кранов из нержавеющих марок сталей допустимы рабочие среды, к которым применяемые материалы коррозионностойки. Диапазон рабочей температуры составляет от -60°С до +200°С, а окружающей среды — от -60°С до +80°С, что зависит от климатического исполнения изделия.
Корпус крана выполнен из углеродистой стали 20 (исполнение 2) или нержавеющей стали 12Х18Н10Т (исполнение 1). Шпиндель изготовлен из нержавеющей стали 20Х13, а шар для кранов DN 15-32 — из коррозионно-стойкой стали 20X13 (для DN 40-800 используется AISI 409). Уплотнение шпинделя выполнено из EPDM и фторсилоксанового эластомера. Подшипник скольжения изготовлен из фторопласта Ф-4К20 (PTFE+C, Teflon) и Ф-4, а уплотнение шара — из фторопласта Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера.
Управление краном осуществляется ручным способом. Для кранов с условным проходом DN 15-200 предусмотрена рукоятка из окрашенной углеродистой стали с полимерным наконечником. Для DN 125-200 рекомендуется использование механического редуктора с червячной передачей, а для DN 250-700 кран по умолчанию комплектуется механическим редуктором с горизонтальным валом управления. Артикул изделия: 11110150402MULD000000000.
