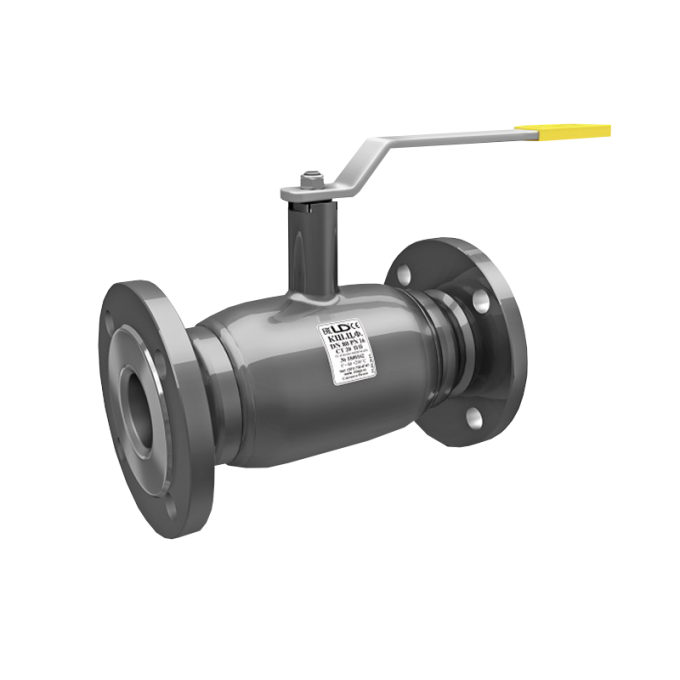

КШ.Ц.Ф.025.040.П/П.02 Кран шаровой для жидкости фланцевого присоединения LD 2,9 Ду25 11110250402MULD000000000

Кран шаровой LD КШ.Ц.Ф.025.040.П/П.02 является элементом трубопроводной арматуры промышленного назначения. Эта модель предназначена для перекрытия потока рабочей среды в трубопроводах, используемых в нефтеперерабатывающей промышленности, а также в жилищно-коммунальном и теплосетевом хозяйстве. Кран имеет фланцевое присоединение к трубопроводу для надежной интеграции в систему.

Рабочая среда для данного шарового крана включает воду, нейтральные жидкости, подготовленную теплосетевую воду, нефтепродукты и горюче-смазочные материалы, не содержащие абразивных примесей. Для кранов из нержавеющих марок сталей допустимы рабочие среды, к которым применяемые материалы демонстрируют коррозионную стойкость. Условный проход составляет Ду25, а номинальное давление достигает 4 МПа. Кран способен работать с рабочими средами в диапазоне температур от -60 °С до +200 °С, в зависимости от климатического исполнения.

Корпус крана выполнен из углеродистой стали 20 (для исполнения 2) или нержавеющей стали 12Х18Н10Т (для исполнения 1), что обеспечивает прочность и долговечность. Шпиндель изготовлен из нержавеющей стали 20Х13, а шар для данного типоразмера (DN 40) – из коррозионно-стойкой стали AISI 409. Уплотнение шпинделя выполнено из EPDM или фторсилоксанового эластомера, а уплотнение шара – из фторопласта Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера. Подшипник скольжения также выполнен из фторопласта Ф-4К20 или Ф-4.

Кран LD КШ.Ц.Ф.025.040.П/П.02 оснащен ручным приводом с рукояткой в виде рычага. Для типоразмеров DN 15-200 используется рукоятка из окрашенной углеродистой стали с полимерным наконечником. Для более крупных диаметров, например DN 125-200, рекомендуется использование механического редуктора с червячной передачей. Модели с DN 250-700 по умолчанию комплектуются механическим редуктором с горизонтальным валом управления.
